INTERCONSTECH

    SegBeam

    [건설신기술 제690호]

    국내 최장경간 PSC-I형 거더

    공장에서 모듈화하여 분절제작된 세그먼트를 현장에서
    접합·거치하는 스마트건설의 선두주자로 국내 최고의 기술력
    보유하고 있습니다.

    • 65m 시공실적 보유 (새만금 3공구)
    • 국내 유일의 70m PSC-I형 거더
    새만금 3공구 65m 시공사진
    INTRODUCTION

    공법개요

    고강도 콘크리트(70MPa)를 사용하여 공장에서 분절 제작한 I-형 세그먼트를 현장 운반하여 조립 가설하는 분절거더 공법

    접합부를 보강하기 위해 본체 보다 고강도(90MPa)인 접합블록 적용

    구분 40m 45m 50m 55m 60m 65m 70m
    형고(m) 1.5 1.9 2.1 2.3 2.5 2.7 2.9
    중량(ton) 78 90 106 123 143 165 188
    *빔 간격에 따라 형고조절 가능
    FEATURES

    특장점

    국내 최장경간
    PSC-I형 거더

    하부공사비 절감 가능

    개량형 PSC 거더
    SegBeam

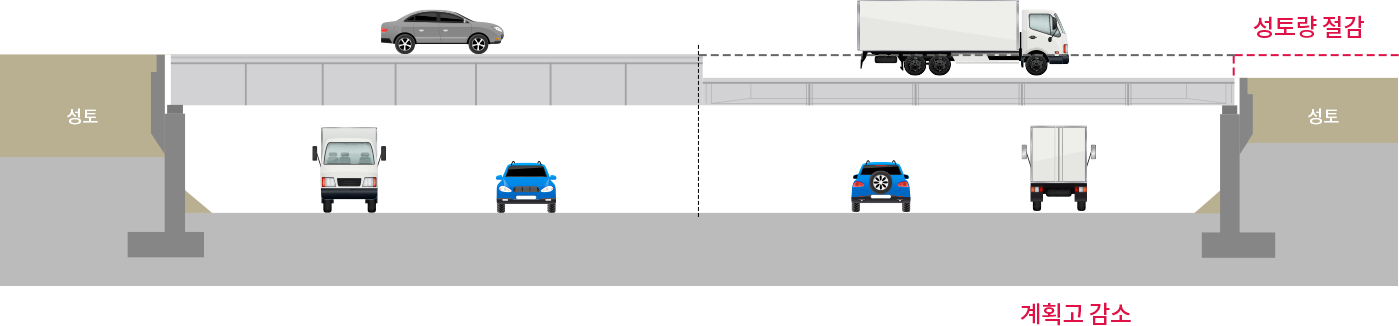

    저형고 구현

    동일 계획고에서 형하공간 확보 유리
    동일 형하공간에서 성토량 절감
    OFF-SITE CONSTRUCTION

    공장작업

    • 접합블록 제작 및 거치
    • 세그먼트 철근 & 쉬스 배치
    • 시스템 거푸집 자동조립
    • 콘크리트 자동화 타설
    • 콘크리트 양생
    • 공장 내 야적
    FIELD CONSTRUCTION

    현장작업

    • 세그먼트 운반
    • 조립대 위에 정렬
    • 에폭시 도포 및 접합
    • 긴장
    • 가설
    • 가설 완료
    CONSTRUCTION VEDIO

    SegBeam 시공영상 - 새만금3공구

    CONSTRUCTION PERFORMANCES

    시공실적

    • 새만금 남북도로 3공구 국내 최초 65m

    • 낙동강 하구 수문

    • 시흥하늘휴게소

    • 경북 경주시 양북교
